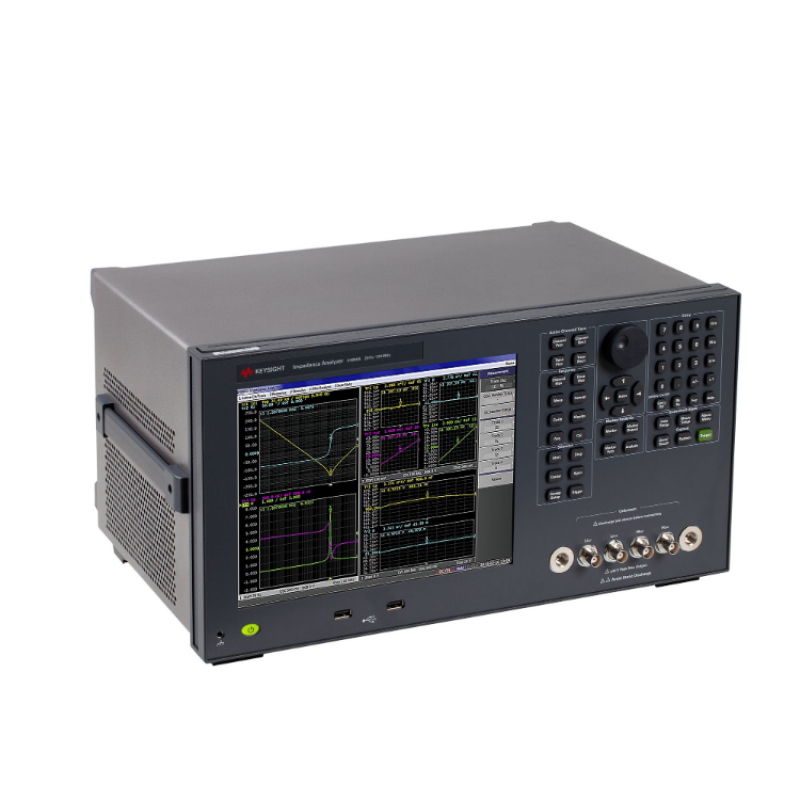

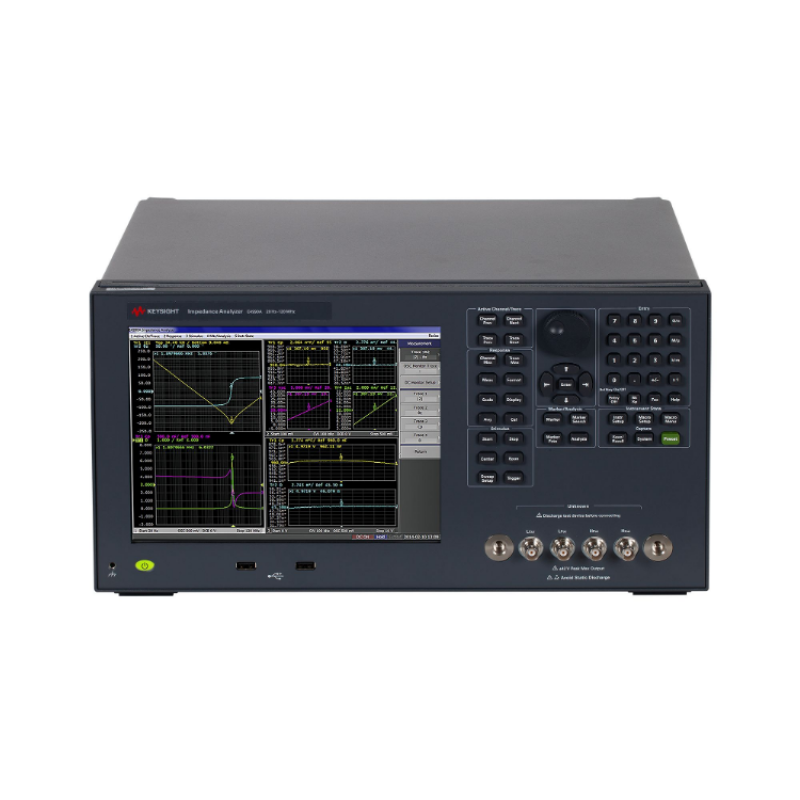

Keysight E4990A 阻抗分析仪

主要特点

• 5 种频率选件；20 Hz 至 10/20/30/50/120 MHz，可升级

• ±0.08%（±0.045% 典型值）基本阻抗测量精度

• 25 mΩ 至 40 MΩ 宽阻抗测量范围（10% 测量精度范围）

• 测量参数：|Z|、|Y|、θ、R、X、G、B、L、C、D、Q、复数 Z、复数 Y、Vac、Iac、Vdc、Idc

• 内置直流偏置源：0 V 至 ±40 V，0 A 至 ±100 mA

• 加快测量速度选件（选件 001。仅适用于 10M/20M/30M/50M 选件）

• 10.4 英寸彩色 LCD 触摸屏可显示 4 个通道和 4 条迹线

• 数据分析功能：等效电路分析、极限线测试

E4990A 阻抗分析仪具有 20 Hz 至 120 MHz 的频率范围，可在宽阻抗范围内提供 0.045%（典型值）基本精度，并且内置 40 V 直流偏置源。等效电路分析功能支持 7 种不同的多参数模型，可帮助您仿真元器件的等效参数值。

5 种频率选件（20 Hz 至 10/20/30/50/120 MHz）以及频率升级选件使您可以根据当前的投资额度选购更适合的选件。

使用加快测量速度选件（选件 001），E4990A 低频型号（10M/20M/30M/50M）现在的速度可以媲美旗舰产品 120 MHz E4990A。它可以让工程师地评测谐振器或电感器等元器件，或者进行质量检验（这需要对每一个器件执行多点测量，或者对多个被测器件进行测量），从而降低总体测试成本。

E4990A 支持多款测试附件，让测量变得简单而可靠。

无论您是从事研发、质保还是质检工作，E4990A 都可以帮助您表征和测试电子元器件、半导体器件和材料。

在材料测量方面，E4990A 与 N1500A-005/006 材料测量套件相结合，能够非常容易地完成从设置夹具到生成报告的整个测量过程。
