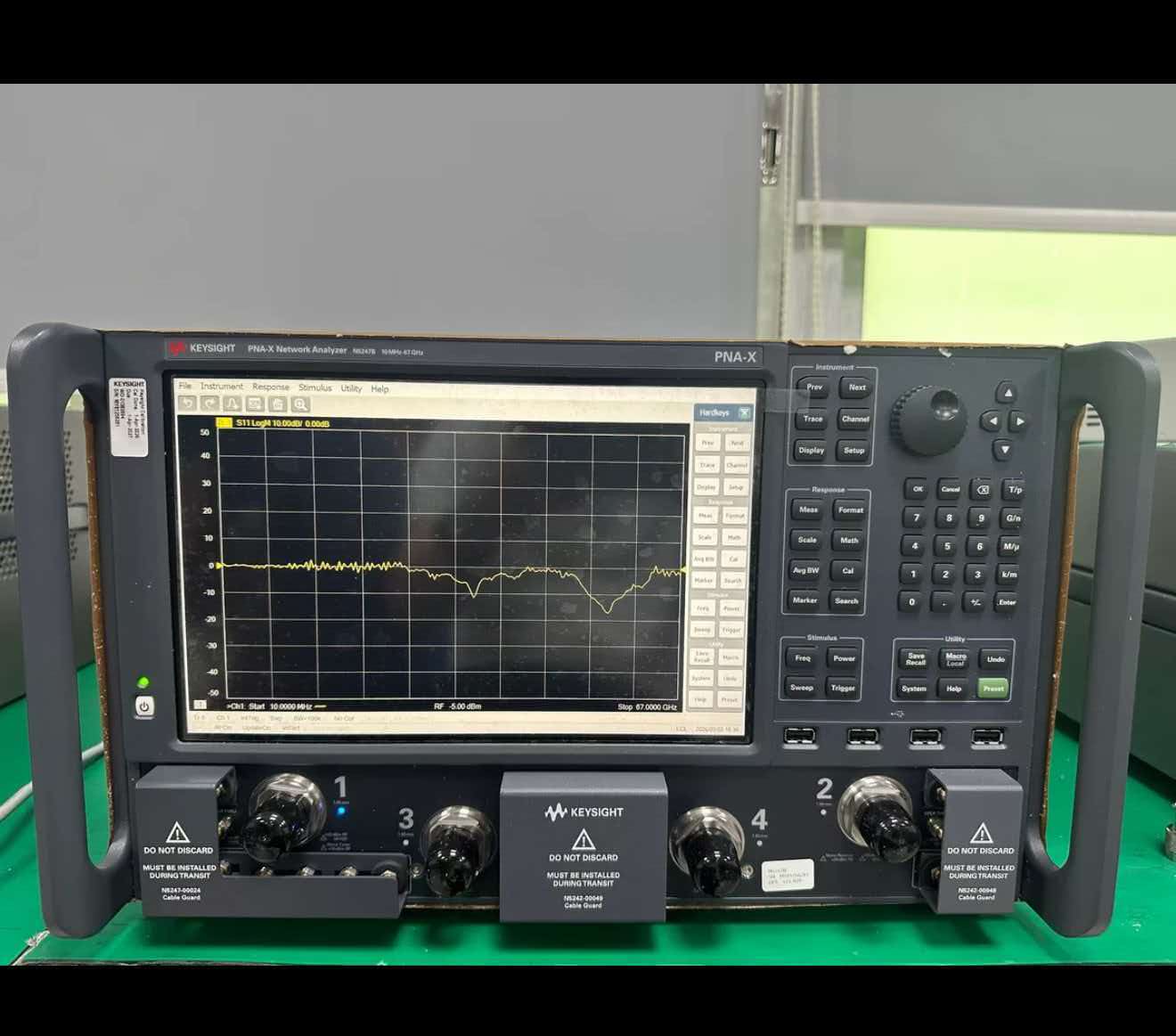

成都网络分析仪 N5247B (10MHZ-67GHZ)租赁

二、核心硬件参数

频率范围：900Hz/10MHz～67GHz（1.85mm 毫米波接口，可扩频至 THz 级）

端口配置：标配4 端口（也有 2 端口版本），双内置独立信号源

动态范围：10MHz 处＞129dB，60GHz 处＞116dB，毫米波频段测量精度行业顶尖

输出功率：标准 + 13dBm，高功率选件可达 + 20~+26dBm

测量速度：201 点全双端口校准＜7ms，适配自动化产线

相位噪声：1GHz/10kHz 频偏＜-122dBc/Hz，适合 LNA、混频器高精度测试

屏幕：12.1 英寸高清触控屏，多轨迹、多窗口同时显示

三、核心功能（一台顶多台仪器）

1. 完整 S 参数线性测量

测量 S11/S22/S21/S12，自动计算驻波比 VSWR、回波损耗、插入损耗、相位、群时延、阻抗

支持史密斯圆图、极坐标图，适配滤波器、功分器、耦合器、毫米波天线、射频线缆测试

支持 SOLT、TRL、LRM、ECal 电子校准，全频段精准误差修正

2. 有源器件非线性测试（PNA‑X 核心优势）

增益压缩、P1dB、AM‑AM/AM‑PM、谐波、三阶交调 IMD

放大器、变频器、混频器、倍频器一站式测量，一次接线完成全部测试

内置信号合路器，支持双音测试、互调失真测试

3. 集成多功能测量（无需外接仪器）

噪声系数测试：内置噪声源，直接测 LNA 噪声、增益

频谱分析：集成频谱接收，测谐波、杂散、频谱特性

脉冲测量：脉冲调制 / 脉冲响应，适配脉冲雷达器件

时域 TDR：故障定位、阻抗不连续、高速信号完整性测试

差分 / 平衡测量：Sdd、Sdc、Scd、Scc 混合模参数，巴伦、差分器件专用

4. 毫米波与高级测试

原生支持 67GHz 毫米波，适配 5G FR2（24–50GHz）、6G、卫星通信、雷达高频器件

支持 NVNA 非线性矢量网络分析，深度表征功放非线性特性

5. 程控与自动化

接口：LAN、USB、GPIB、HDMI，支持 SCPI 编程、远程控制

内置 PathWave 测试软件，自定义测试模板，适配军工、科研、产线自动化

四、回收必查选件（直接决定价格）

67GHz 全频段（最高配，最值钱）

4 端口配置＞2 端口

双内置信号源、高功率选件

噪声系数测试、NVNA 非线性分析、脉冲测试

ECal 电子校准件、毫米波测试电缆套件

校准有效期、端口完好度（1.85mm 接口极易磨损）、有无维修史

五、典型应用

5G/6G 毫米波基站、射频前端、功放、滤波器、天线研发

雷达、电子战、卫星通信、航空航天军工测试

高校、科研院所、第三方计量、高端射频器件产线
